열교차단 테라코타패널 준불연 단열재 120mm
건식·습식 모두 실물 모형 화재시험 통과
기존 화스너 대비 3배 강한 부착력
가이드라인으로
누구나 쉽게 시공
전용 앙카+가이드 홈
탈락 걱정 없음
각관 하지 작업 불필요
시공비 65% 절감
T&G 구조 빈틈없는
단열 시공
신축·리모델링
모든 구조 적용

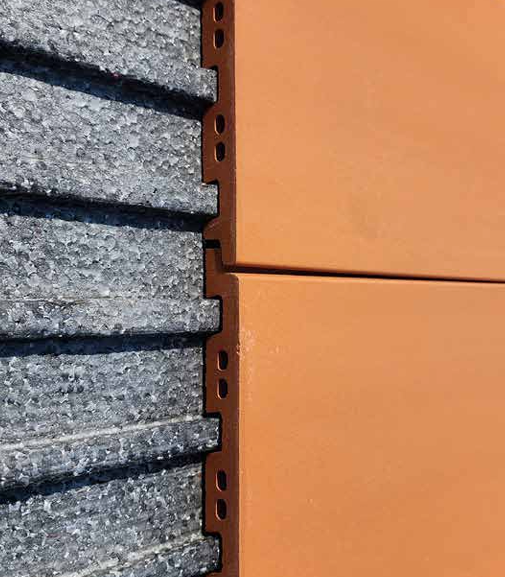

기존 테라코타 패널 부착 방식에서 가장 많은 에너지와 비용이 소모되는 각관·하지 작업을 없애고, 단열재에 바로 테라코타 패널을 붙일 수 있도록 제작한 혁신적인 솔루션입니다.
기존 테라코타 패널 마감의 단점을 완벽히 해결한 혁신 솔루션
전용 콘크리트 앙카로 구조체·단열재·앙카 일체화. 테라코타 패널 가이드 홈과 마감재 부착 강화 홈으로 탈락 걱정 없는 시공이 가능합니다.
단열재에 테라코타 가이드라인이 가공되어 전문가가 아니더라도 누구나 쉽게 시공 가능. 일정한 간격으로 미관이 뛰어납니다.
각관 하지 작업이 불필요하여 공사기간과 인건비 모두 절감. 패널 제외 시공비 ㎡당 6만원으로 기존 대비 약 65% 절감됩니다.
4면 T&G 방식과 단열막대로 단열재 사이 빈틈 없이 시공. 열교방지 앙카로 단열성능이 뛰어납니다.
18mm 불연재 테라코타 패널 마감으로 화재에 강한 구조. KS F 8414 실물 화재시험 통과한 준불연 단열재입니다.
기존 방식의 각관 용접·하지 작업을 완전히 제거. 단열재 위에 바로 테라코타 패널을 부착하여 공정을 대폭 단순화하고 구조적 안정성을 높였습니다.
각관 하지 방식의 문제점을 근본적으로 해결합니다

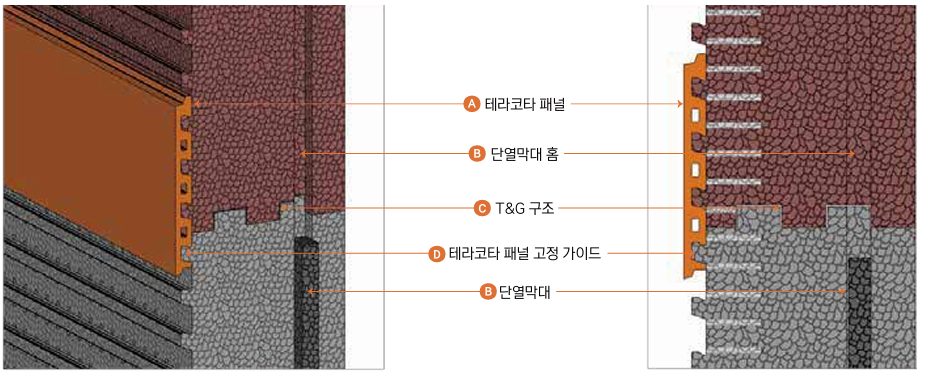

내구성과 안전성을 동시에 확보한 설계
천연 점토와 물을 이용하여 고온에서 장시간 구워만든 친환경 외장재. 환경 호르몬이 발생하지 않으며 열복사율이 거의 없고 경량이기 때문에 고층건물에도 시공이 가능합니다.
단열재의 좌우를 기밀하게 시공할 수 있도록 가공된 홈에 단열막대를 끼워 좌우가 맞물리도록 시공됩니다. 4면 끼움형 구조로 열교방지 효과가 있습니다.
단열재의 상·하를 끼워 맞춰 시공하는 구조. 레고처럼 서로 끼워 맞추는 구조로 시공성을 높여주며 단열막대와 함께 4면 끼움 구조를 완성합니다.
단열재를 테라코타 패널 후면부에 맞게 가공하여 안정적으로 고정. 가이드에 맞춰 시공하기 때문에 반듯하고 균일한 시공이 가능합니다.
건축물 유형에 따라 최적의 단열재를 선택하세요
| 소재 | 비드법 2종 3호 |
| 초기 열전도율 | 0.033 W/(m·K) |
| 밀도 | 22 kg/㎥ |
| 단열재 사이즈 | 1200 × 900 mm |
| 두께 | 100mm~ (5mm 단위) |
| 적용대상 | 3층 미만 건축물 |
| 소재 | 비드법 심재 준불연 |
| 초기 열전도율 | 0.037 W/(m·K) |
| 밀도 | 23 kg/㎥ |
| 단열재 사이즈 | 1200 × 900 mm |
| 두께 | 100mm~ (5mm 단위) |
| 적용대상 | 3층↑, 필로티, 숙박 등 |
기후 변화를 고려한 미트하임 권장 두께로 여름·겨울 모두 쾌적한 실내 환경
| 지역 | 인허가 기준 (가등급) | 미트하임 권장 (네오폴) | 준불연 기준 (나등급) | 미트하임 권장 (준불연) |
|---|---|---|---|---|
| 중부 1 지역 | 190mm | 190mm | 225mm | 225mm |
| 중부 2 지역 | 135mm | 150mm | 155mm | 155mm |
| 남부 지역 | 100mm | 150mm | 115mm | 150mm |
| 제주도 | 75mm | 150mm | 90mm | 150mm |
패널 사이즈: 900 × 196.4 × 18 mm
R.C 구조, 경량철골, 목구조 등 모든 건축 구조에 적합한 시공 방법 제공
선부착(일체타설) 및 후부착 방식으로 콘크리트 구조물에 최적화

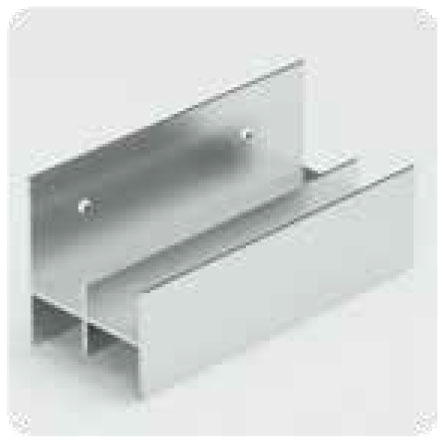

샌드위치 패널, ALC, OSB 벽체에 알루미늄 트랙 방식 시공
목구조, 리모델링 등 신축·리모델링 상관없이 다양한 구조 맞춤 시공
단열재 부착 시 사용
시멘트와 1:1 비율
섞어서 시공
앙카 열교방지 및
하자 방지
R.C 일체타설 시
유로폼 고정용
단열재·구조체
천공용
단열마개
시공용 천공
준불연·자기질 타일
부착용
케미칼 앙카로
단열재 고정

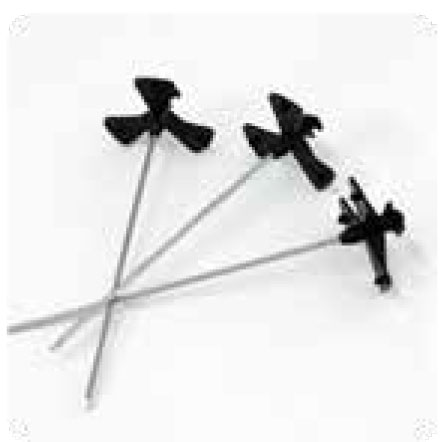

패널·목구조 시공 시
단열재 고정용
다양한 건축물에서 검증된 미트하임 테라코타 패널 부착형 단열재
전라북도 부안군 · 아이보리 / 레드
경상남도 통영시 · 아이보리 / 그레이
경상북도 안동시
충청북도 청주시
