벽돌 타일 부착 가이드 홈을 가공하여 누구나 쉽게 벽돌 타일을 부착할 수 있고, 마감재 부착 강화 홈이 가공되어 있어 벽돌 타일의 탈락현상을 방지한 제품입니다.
기존 벽돌 마감의 단점을 완벽히 해결한 혁신적인 단열-마감 시스템
전용 콘크리트 앙카로 구조체·단열재·앙카 일체화. 타일 가이드 홈과 마감재 부착 강화 홈의 2중 구조로 탈락 걱정 없는 시공이 가능합니다.
BPR SYSTEM 가이드라인이 가공되어 전문가가 아니더라도 누구나 쉽게 시공 가능. 일정한 줄눈 간격으로 미관이 뛰어난 시공을 구현합니다.
단열시공과 벽돌 타일 마감을 동시에 진행하여 공정을 단순화. 직접 시공 시 시공비 절감 효과까지 누릴 수 있습니다.
4면 T&G 방식으로 단열재 사이 빈틈 없이 시공하여 단열 성능이 뛰어납니다.
KS F 8414 실물 모형 화재시험 통과. 준공 관련 서류 발급이 가능하여 안심하고 사용할 수 있습니다.
원하는 타일 사이즈와 지역에 맞는 단열재 두께로 맞춤 생산. 다양한 구조에 다양한 벽돌 타일 시공이 가능합니다.
기존 벽돌 마감의 문제점을 한번에 해결합니다

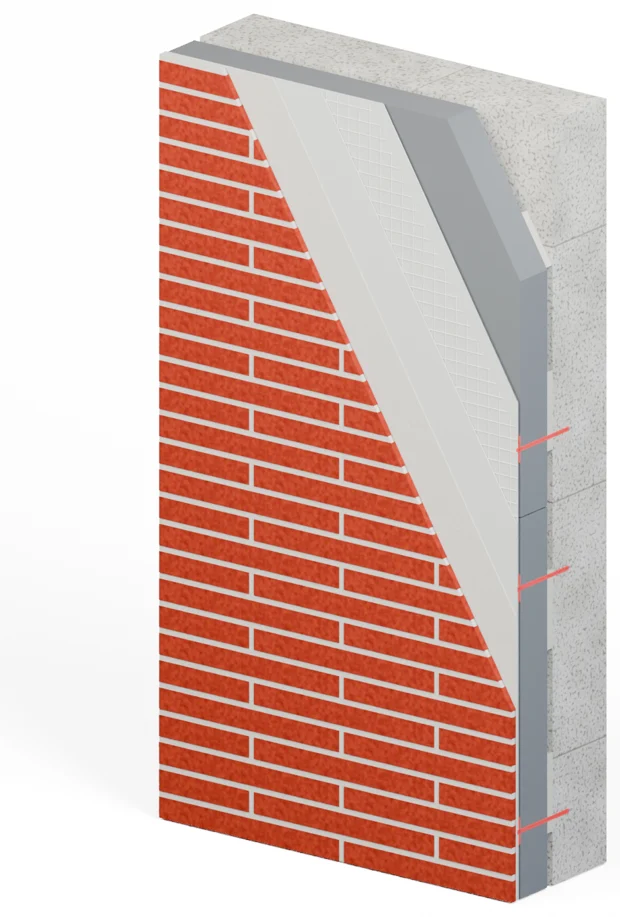

콘크리트접착몰탈단열재화스너메쉬미장먹선작업타일부착
콘크리트 구조체
단열재일반 EPS
메쉬 미장층
타격식 화스너
벽돌타일압착시멘트
1
2
3

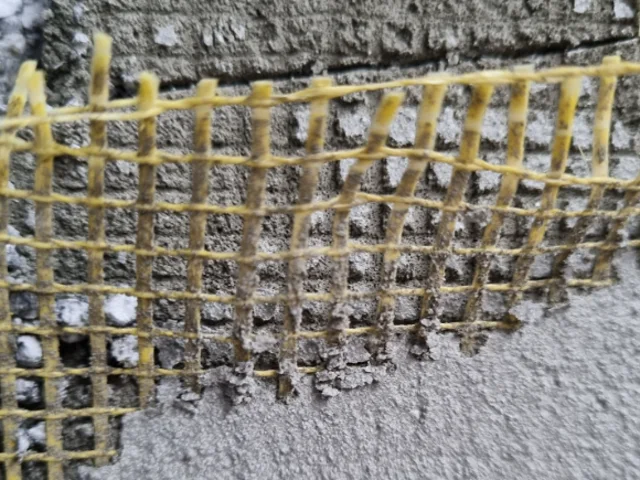

메쉬를 미장 몰탈에 함침시켜 마감 바탕을 만듭니다. 미장층이 바탕에서 밀리면 함침된 메쉬까지 통째로 떨어집니다.

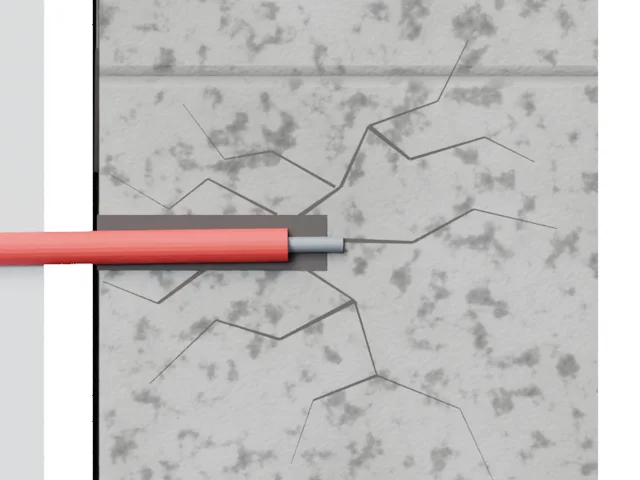

핀을 때려 박아 고정하므로 타격 지점을 중심으로 바탕에 균열이 생기고, 이 균열이 단열재 탈락으로 이어질 수 있습니다.

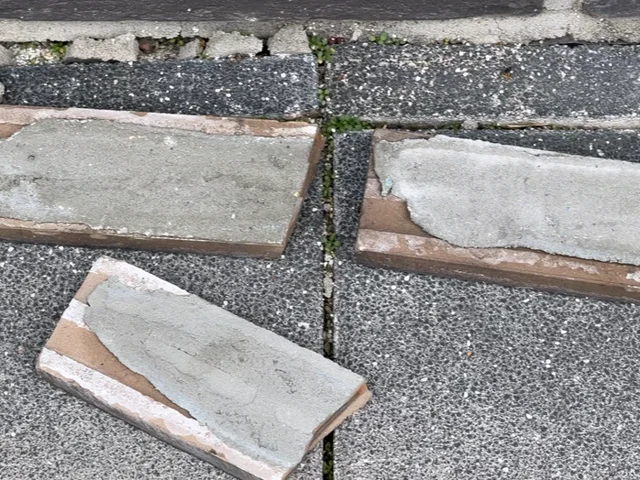

평평한 면과 면을 접착제로만 붙이는 구조라, 접착제가 붙은 채로 타일이 통째로 떨어질 수 있습니다.
접착몰탈이 단열재 표면과 면으로만 맞닿아, 시간이 지나면 몰탈이 면째로 떨어져 나옵니다.

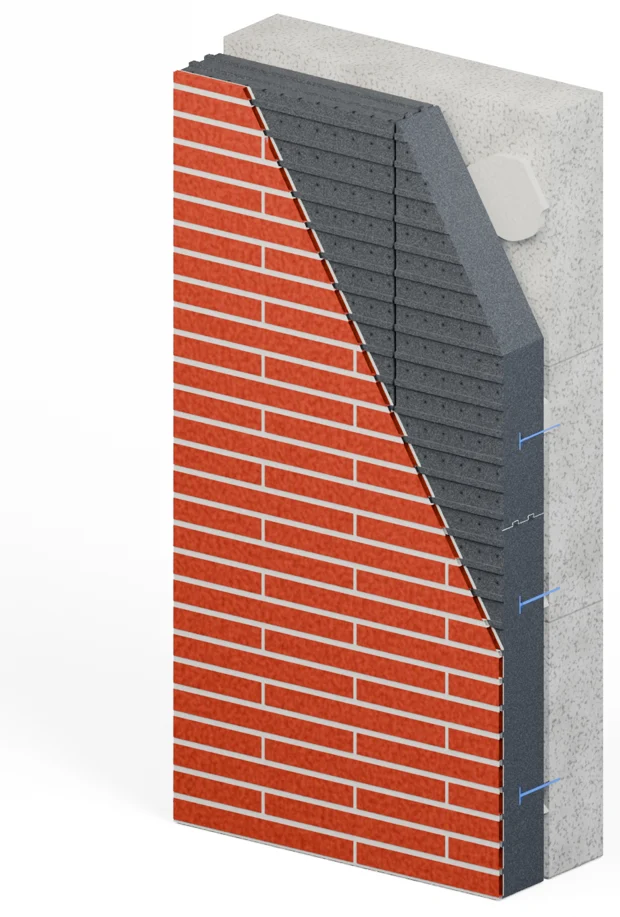

콘크리트접착몰탈단열재앙카메쉬미장먹선작업타일부착
콘크리트 구조체
타일부착형 단열재표면 홈 가공
열교방지 앙카
T&G 구조4면 끼움
벽돌타일Terraflex 전용 접착 몰탈
1
2
3

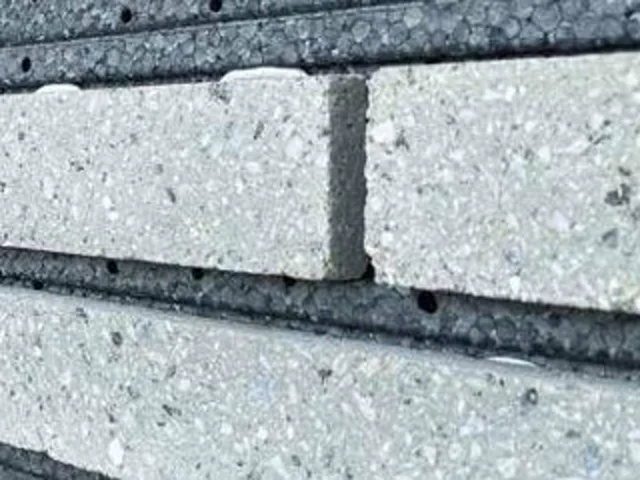

메쉬 미장과 먹선 작업 없이도, 가이드 홈에 맞춰 부착하면 줄눈 간격이 흐트러짐 없이 안정적으로 시공됩니다.

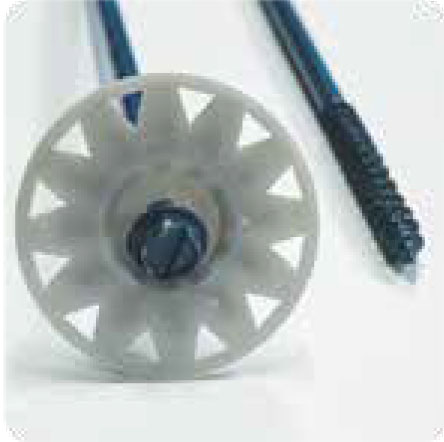

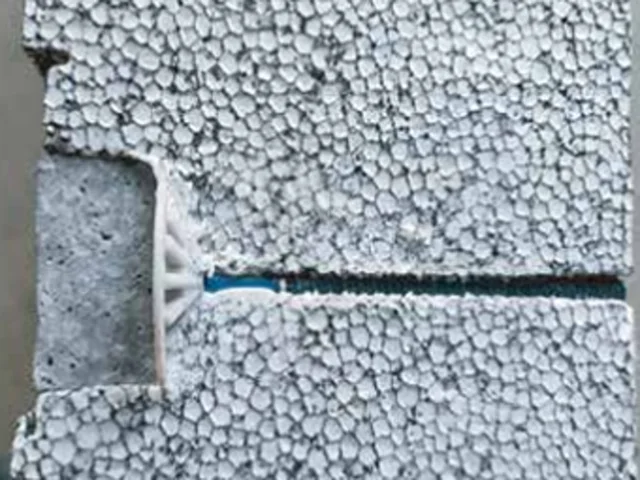

앙카가 단열재를 지나 구조체에 정착해 둘을 일체화하고, 단열마개로 앙카 머리를 덮어 열교를 막습니다.
접착 몰탈이 강화홈 속으로 들어가 못을 박은 것처럼 물립니다. 면 접착과 달리 타일이 통째로 떨어지지 않습니다.

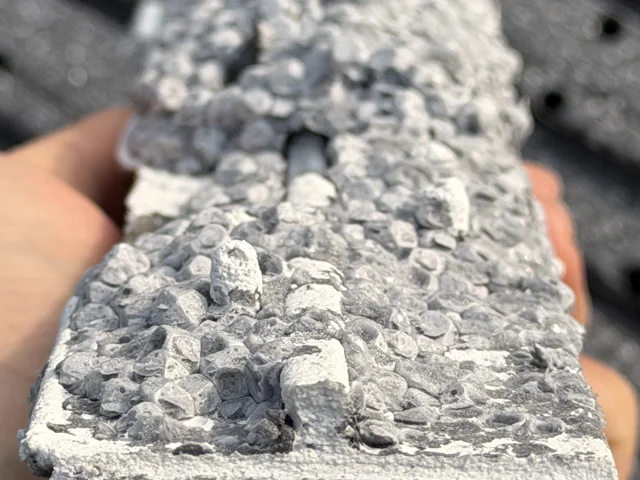

강화홈에 파고든 몰탈이 돌기로 굳어, 강제로 철거해도 단열재 조각까지 함께 뜯겨 나옵니다.

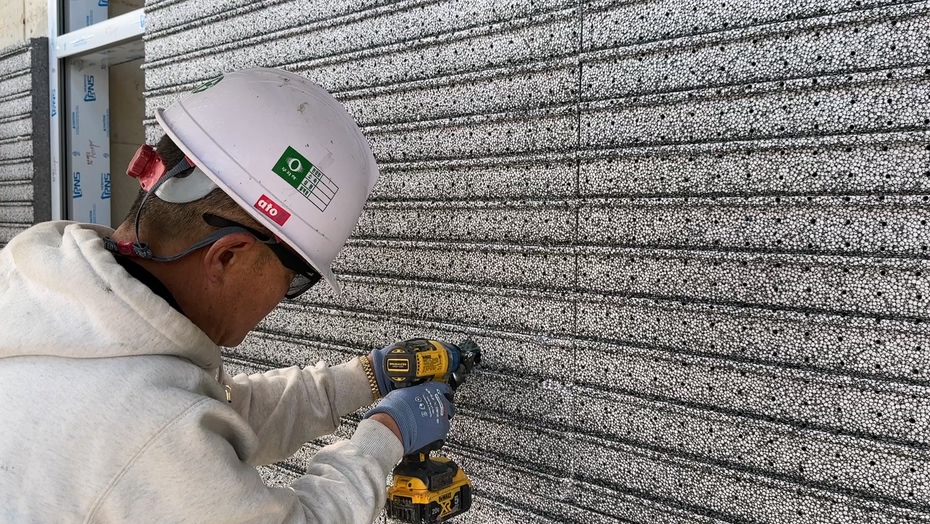

R.C 구조, 경량철골, 목구조 등 모든 건축 구조에 적합한 시공 방법 제공
단계 표시(01–07)를 누르면 그 단계부터 다시 봅니다. 소리 없는 3D 모식 영상입니다. 시공 순서를 보여주기 위한 표현이며, 고정점 수·위치와 토출량 등은 현장 시방과 다를 수 있습니다.

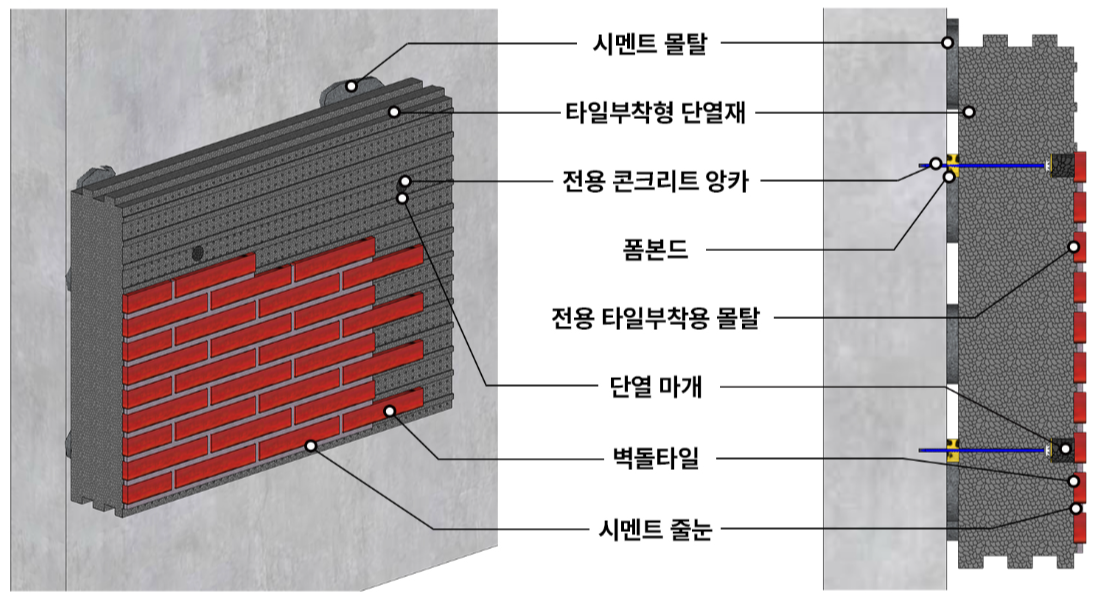

선부착(일체타설) 및 후부착 방식으로 콘크리트 구조물에 최적화된 시공

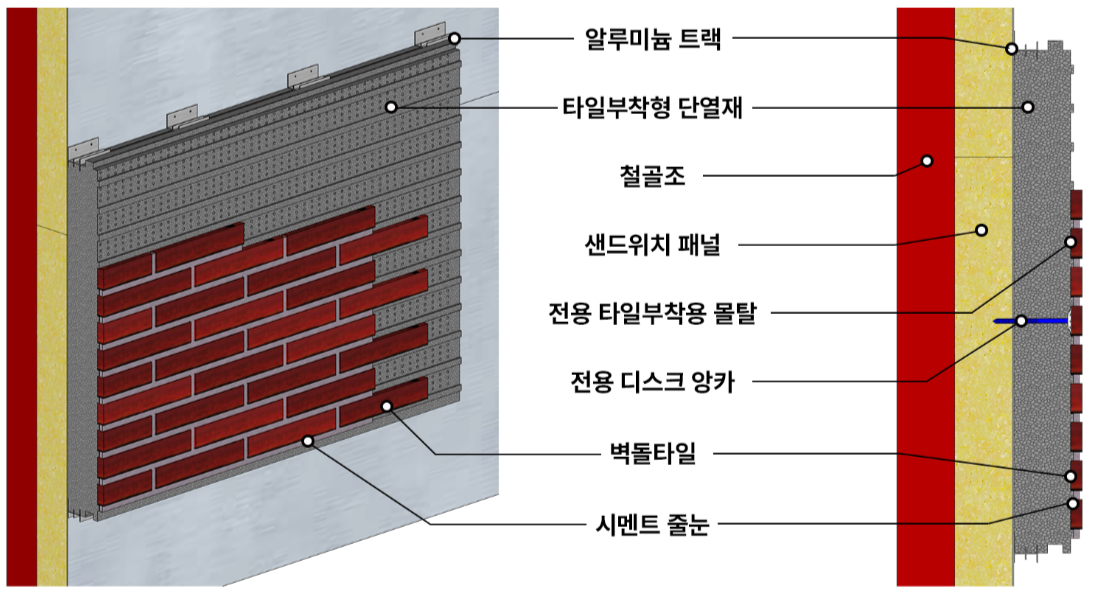

ALC, 샌드위치 패널, 콘크리트 패널 등 알루미늄 트랙 방식 시공
경량 목구조, 아트월, 벽돌 구조 리모델링 등 다양한 구조에 맞춤 시공

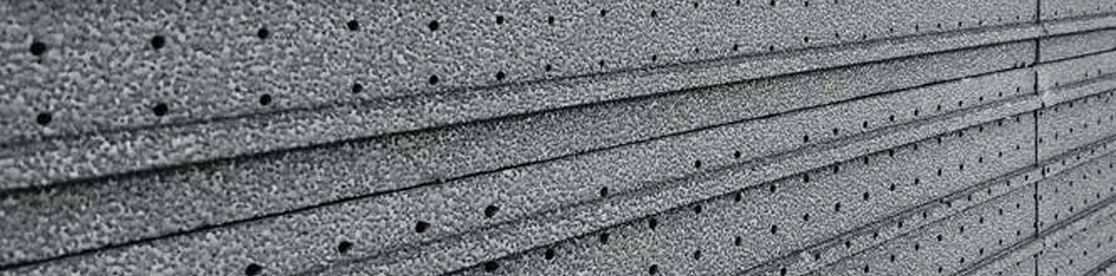

건축물 유형에 따라 최적의 단열재를 선택하세요
| 소재 | 비드법 2종 3호 |
| 초기 열전도도 | 32 mW/(m·K) |
| 밀도 | 23 kg/㎥ |
| 사이즈 | 1200 × 900 mm |
| 두께 | 100mm~ (5mm 단위) |
| 적용대상 | 3층 미만 건축물 |

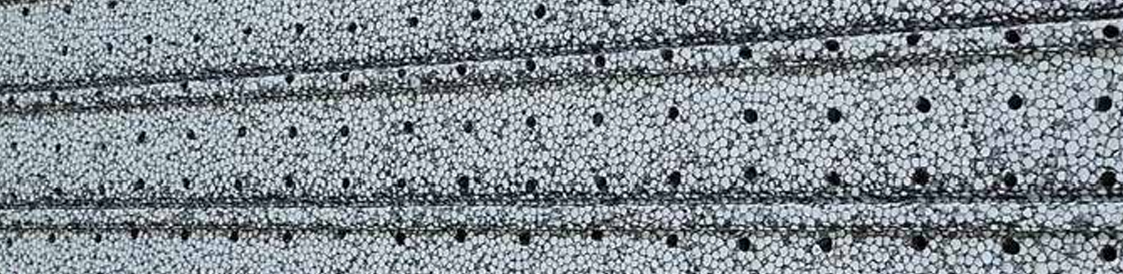

| 소재 | 비드법 심재 준불연 |
| 초기 열전도도 | 37 mW/(m·K) |
| 밀도 | 23 kg/㎥ |
| 사이즈 | 1200 × 900 mm |
| 두께 | 100mm~ (5mm 단위) |
| 적용대상 | 3층↑, 필로티, 숙박 등 |
기후 변화를 고려한 미트하임 권장 두께로 여름·겨울 모두 쾌적한 실내 환경
| 지역 | 인허가 기준 (가등급) |
미트하임 권장 (네오폴) |
준불연 기준 (나등급) |
미트하임 권장 (준불연) |
|---|---|---|---|---|
| 중부 1 지역 | 190mm | 190mm | 225mm | 225mm |
| 중부 2 지역 | 135mm | 150mm | 155mm | 155mm |
| 남부 지역 | 100mm | 150mm | 115mm | 150mm |
| 제주도 | 75mm | 150mm | 90mm | 150mm |
단열재 부착 시 사용

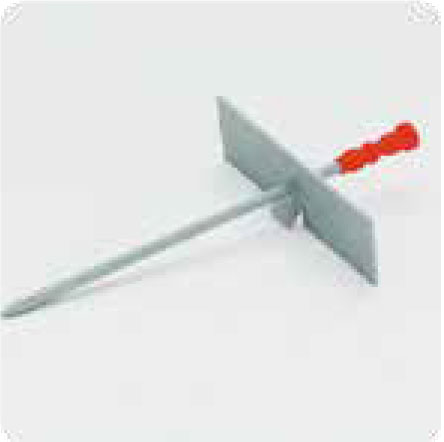

벽돌 타일 부착 시
전용 지그와 함께 사용
시멘트와 1:1 비율로
섞어서 시공
폼본드 발포 억제 및
일정 간격 시공
케미칼 앙카로
단열재 고정

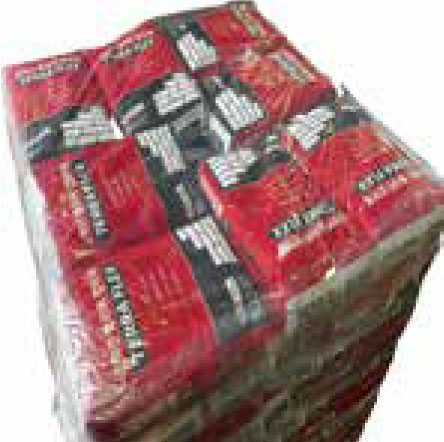

준불연·자기질 타일
부착용

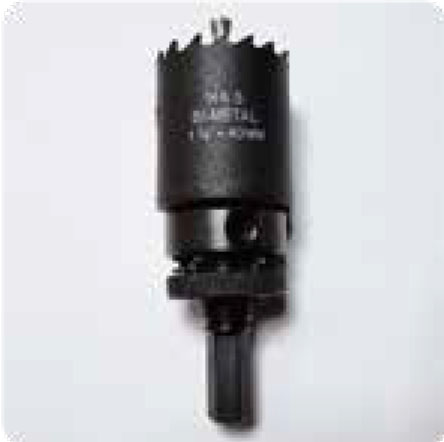

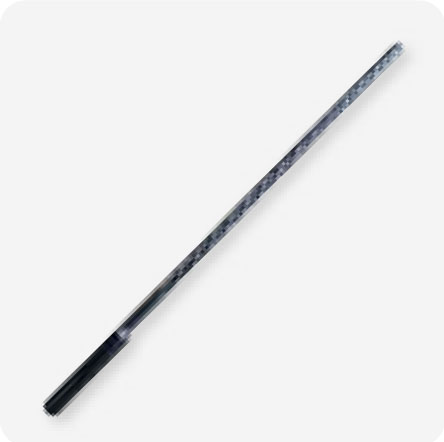

단열재·구조체
천공용

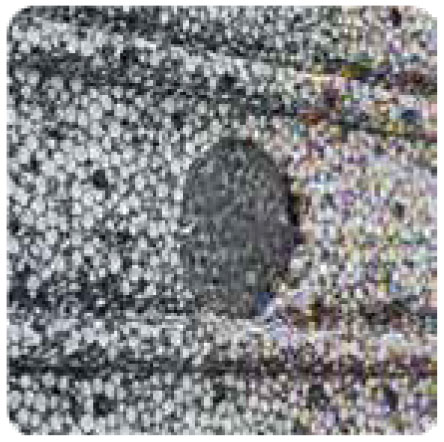

단열마개
시공용 천공
앙카 열교방지 및
하자 방지

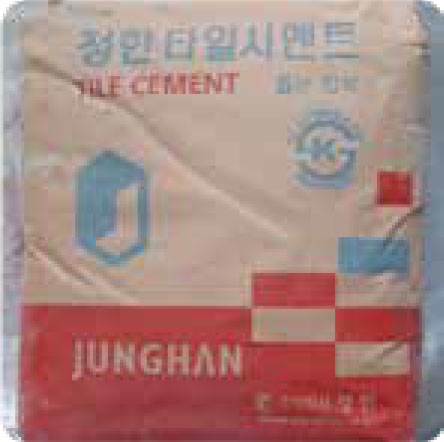

벽돌타일
줄눈 작업용

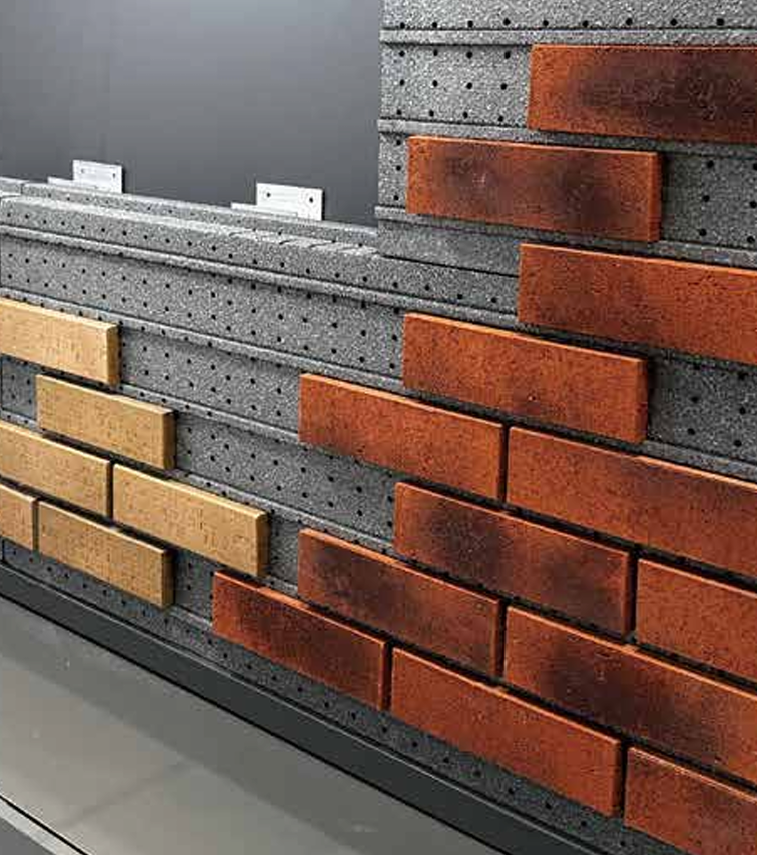

다양한 구조의 건축물에서 검증된 미트하임 타일 부착형 단열재
